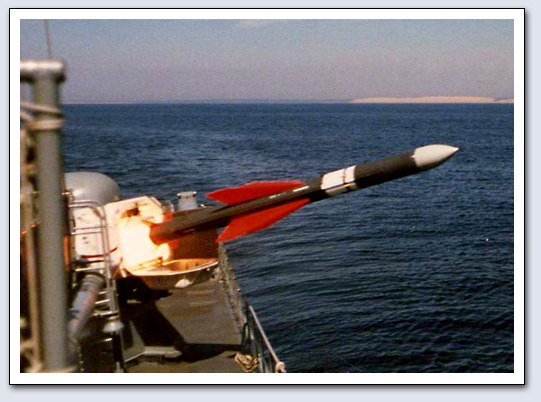

MM38 Exocet |
|
| |
| |
Schiff-Schiff Seezielflugkörper |
| |
Hersteller |
MBDA Aerospetiale (France) |
| |
Typ |
Sea Skimmer |
| |
Menge |
4 (2 Bb / 2 Stb) |
| |

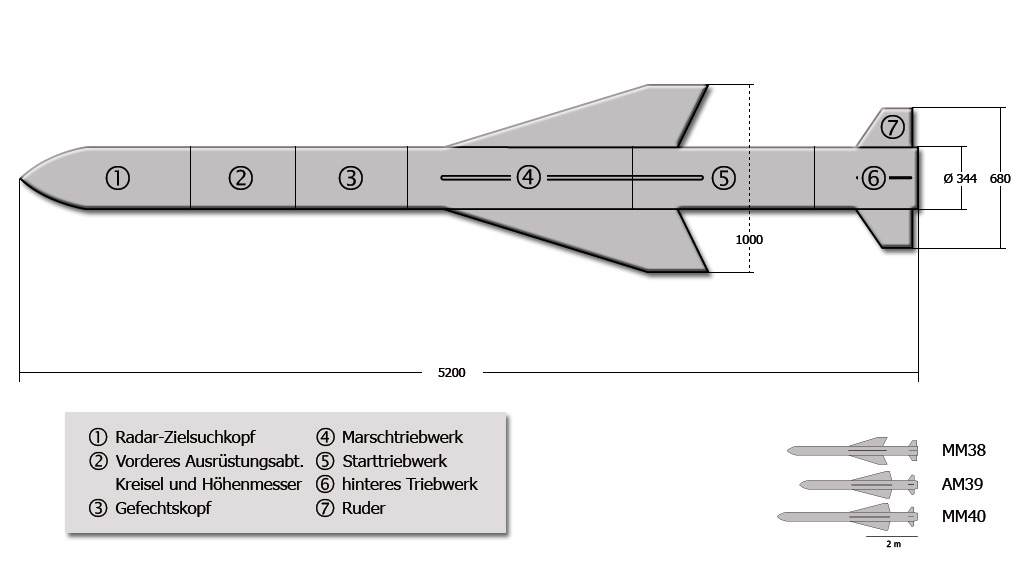

Länge |
5.210 mm |
| |
Durchmesser |
350 mm |
| |
Flügelspanne |
1.000 mm |
| |
Gewicht |
735 kg |
| |
Geschwindigkeit |
Mach 0,93 (312 m/s) |
| |
Reichweite |
38 km / 20,5 sm (max 40-42 km) |
| |
Flughöhe |
Anflug 9 - 15 m |
| |
|
Angriff 3 - 8 m (je nach Seegang) |
| |
Einsatzländer |
Abu Dhabi, Ägypten, Argentinien, |
| |
|
Brasilien, Deutschland, Frankreich, Georgien, Griechenland, Großbritannien, Katar, Kuwait, Libyen, Oman, Pakistan, Peru, Singapur, Südafrika und Thailand |
| |
Zünder |
Verzögerung-Aufschlagszünder |
| |
|
Annäherungszünder - Suchkopfgesteuert |
|
| |
|
| |
Gefechtskopf |
| |
Typ |
Splittergefechtskopf mit Minenwirkung |
| |
Gewicht |
165 kg |
| |
| |
Suchkopf |
| |
Hersteller |
EMD |
| |
Typ |
ADAC - aktives Radar |
| |
Gewicht |
30 kg |
| |
| |
Flugregelung |
| |
Höhenmesser |
TRT ??AHV-7 / RAM.01?? |
| |
|
interner Radarhöhenmesser |
| |
Steuerung |
Ruder |
| |
|
2-Kreisel-Trägheitsnavigationssystem |
| |
| |
|
|
|
| |
1. Flugphase |
2. Flugphase |
| |
9 - 15m Flughöhe
Autopilotenlenkung im Blindflug
ca. 80% der Strecke
8/10/12 sm Bereiche einstellbar |
3 - 8m Flughöhe
aktive oder passive
Radarortung |
| |
2,4 sek Starttriebwerk |
93 sek Marschtriebwerk ( Feststoff ) |
|
| |
|
| |
| |

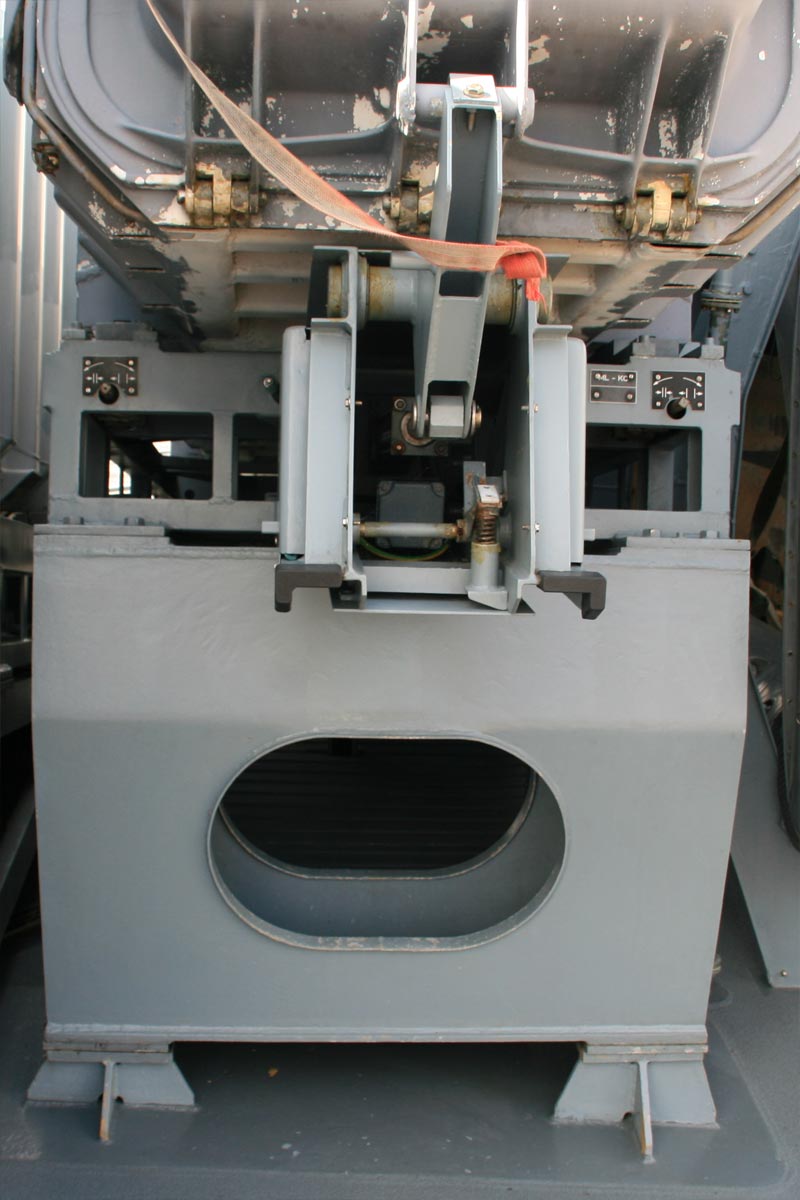

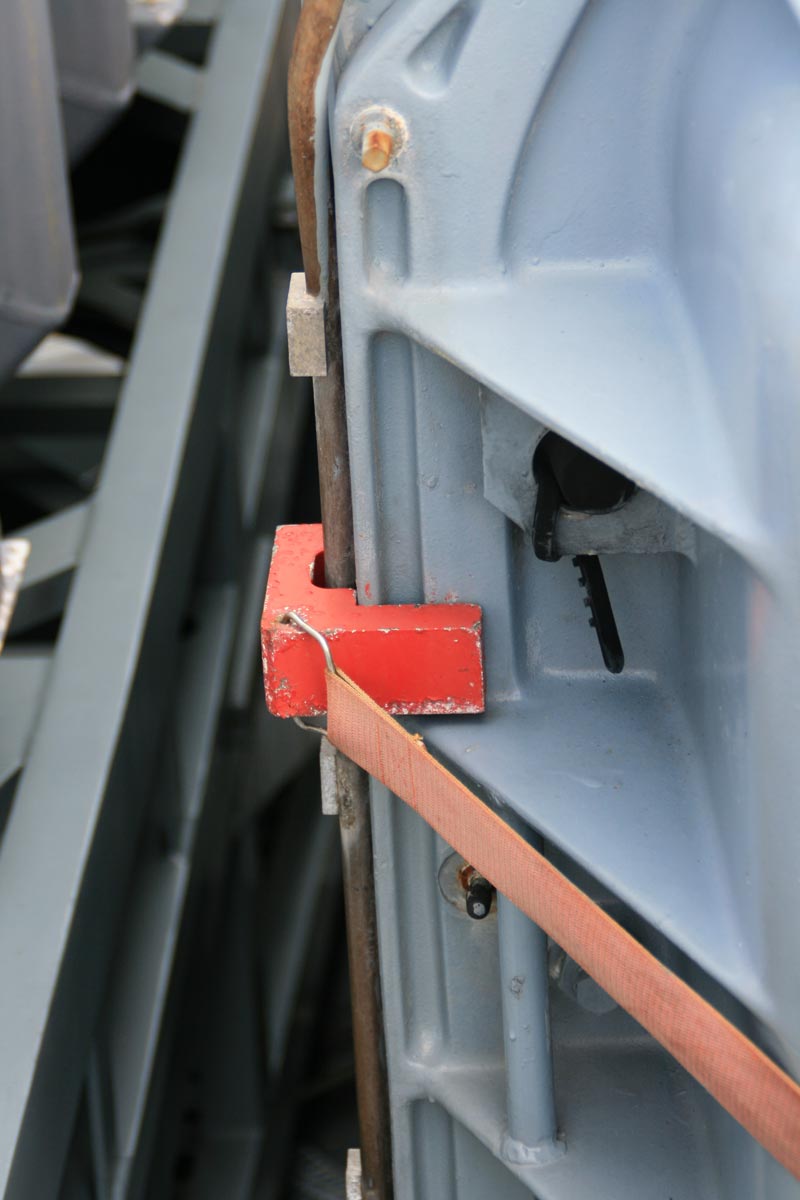

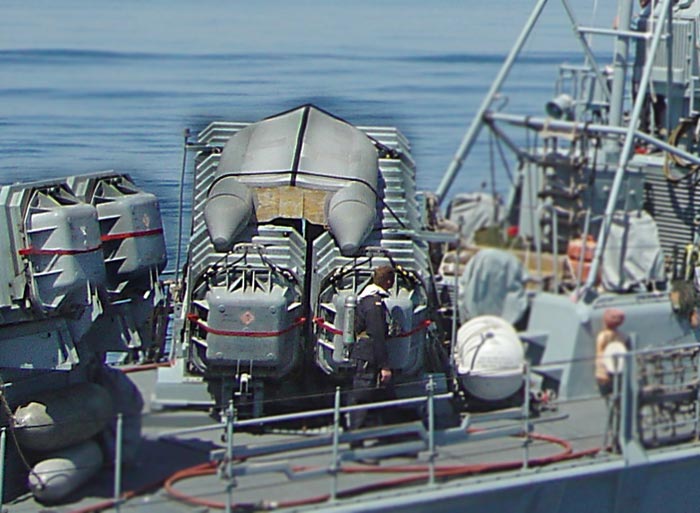

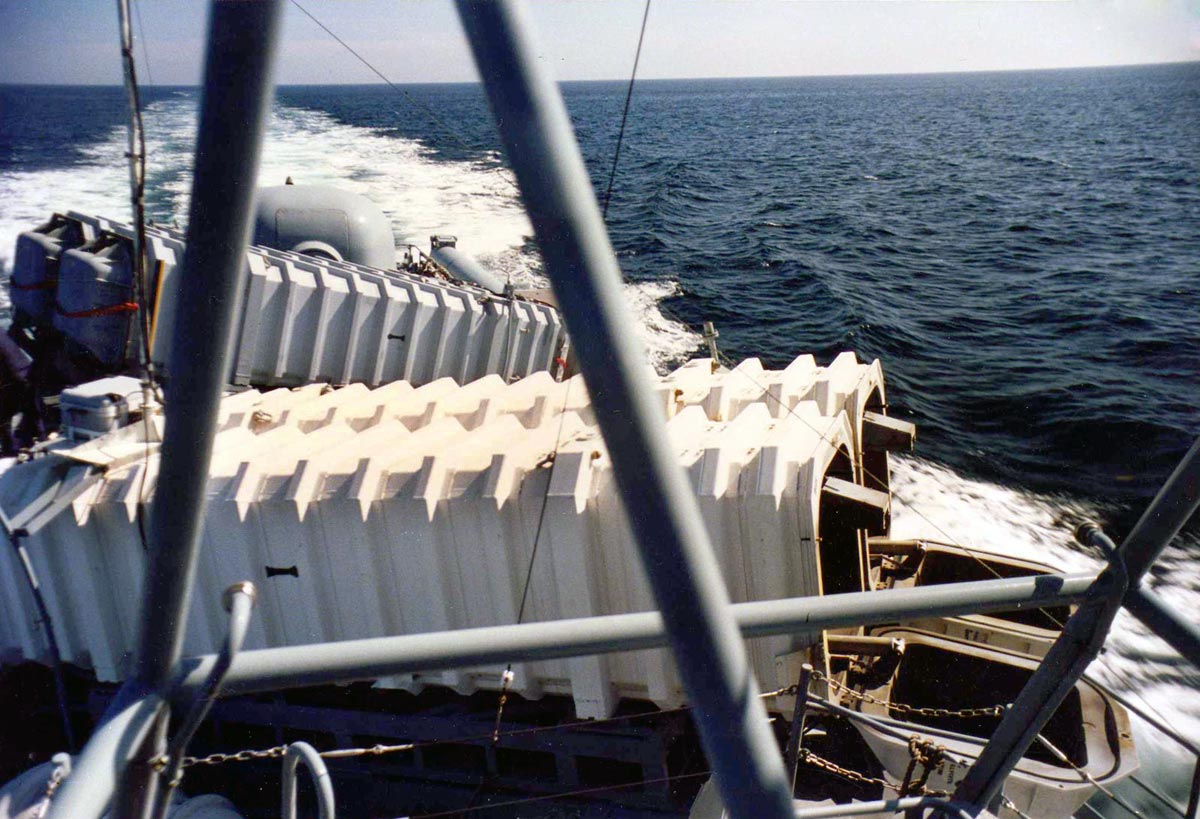

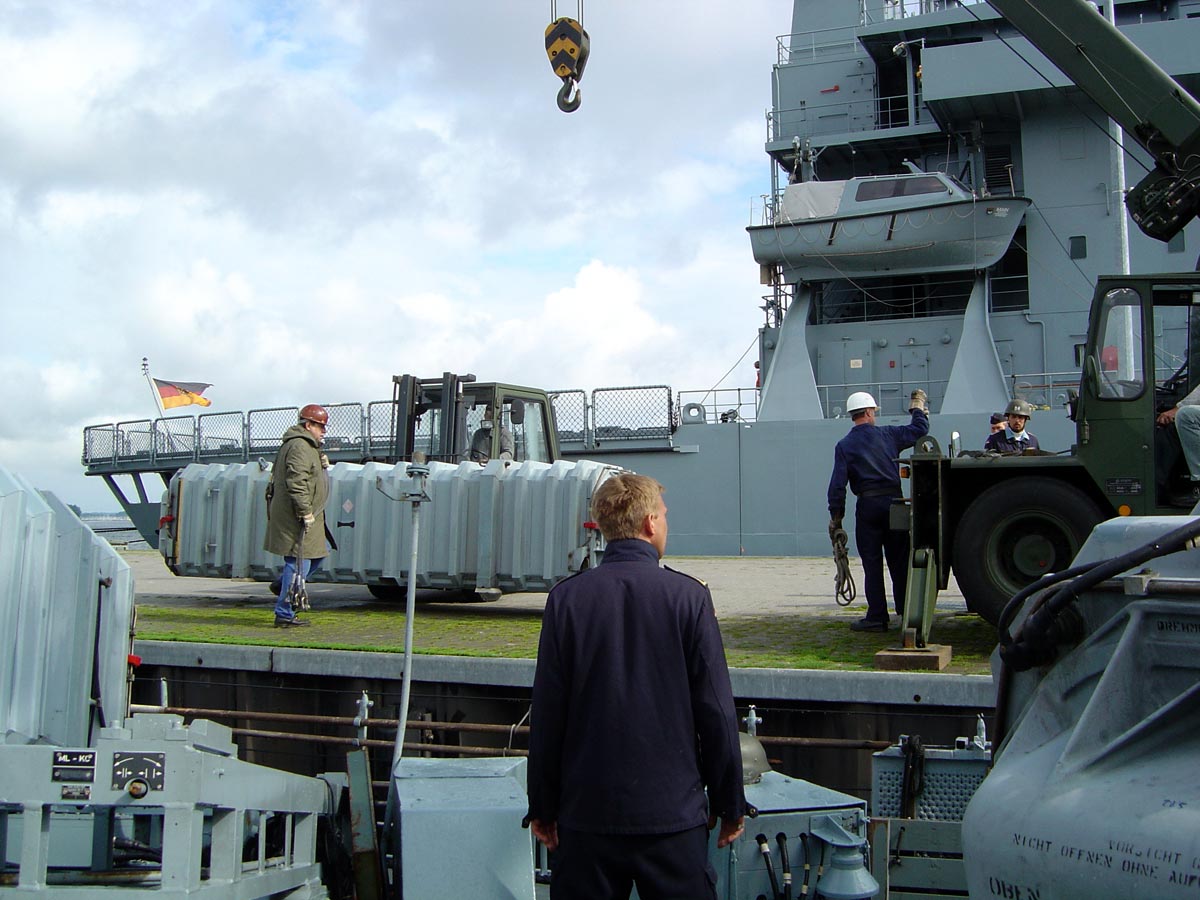

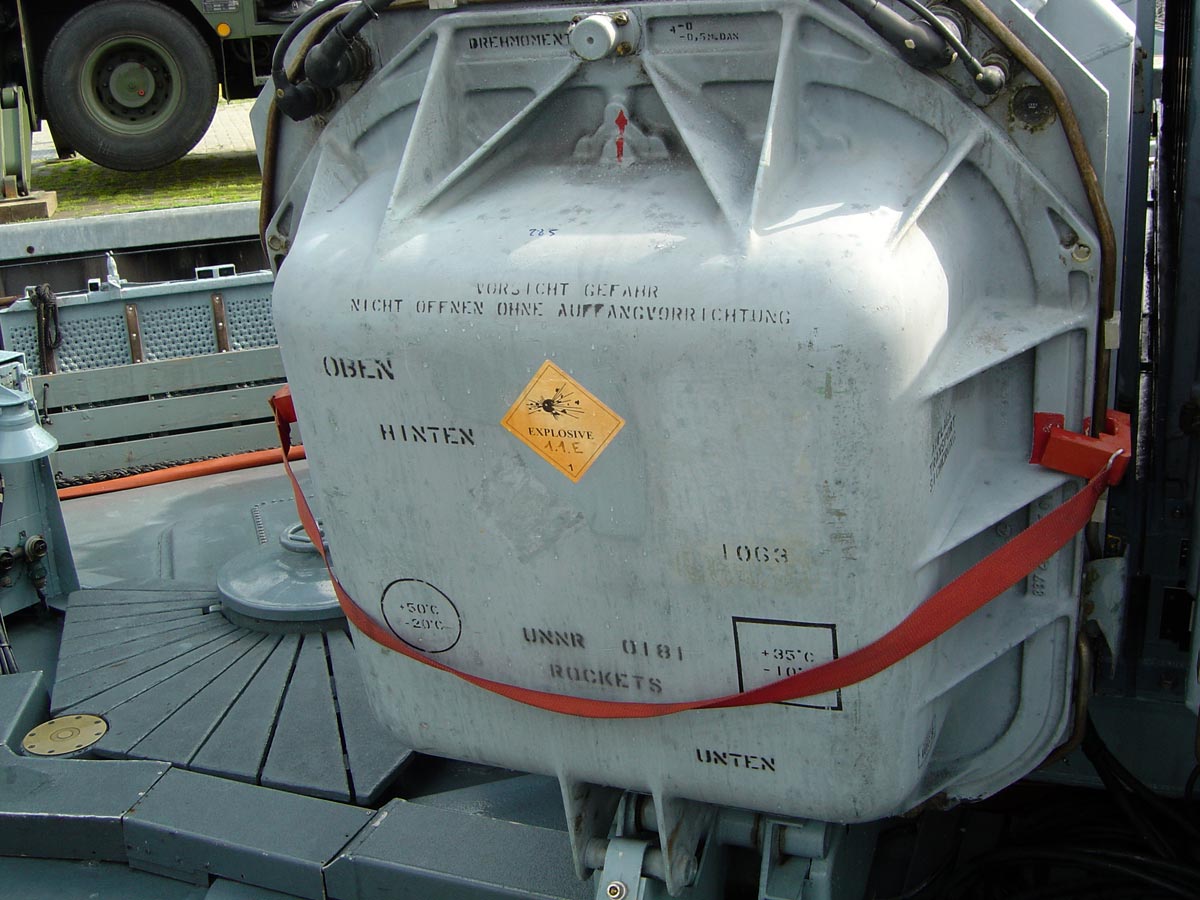

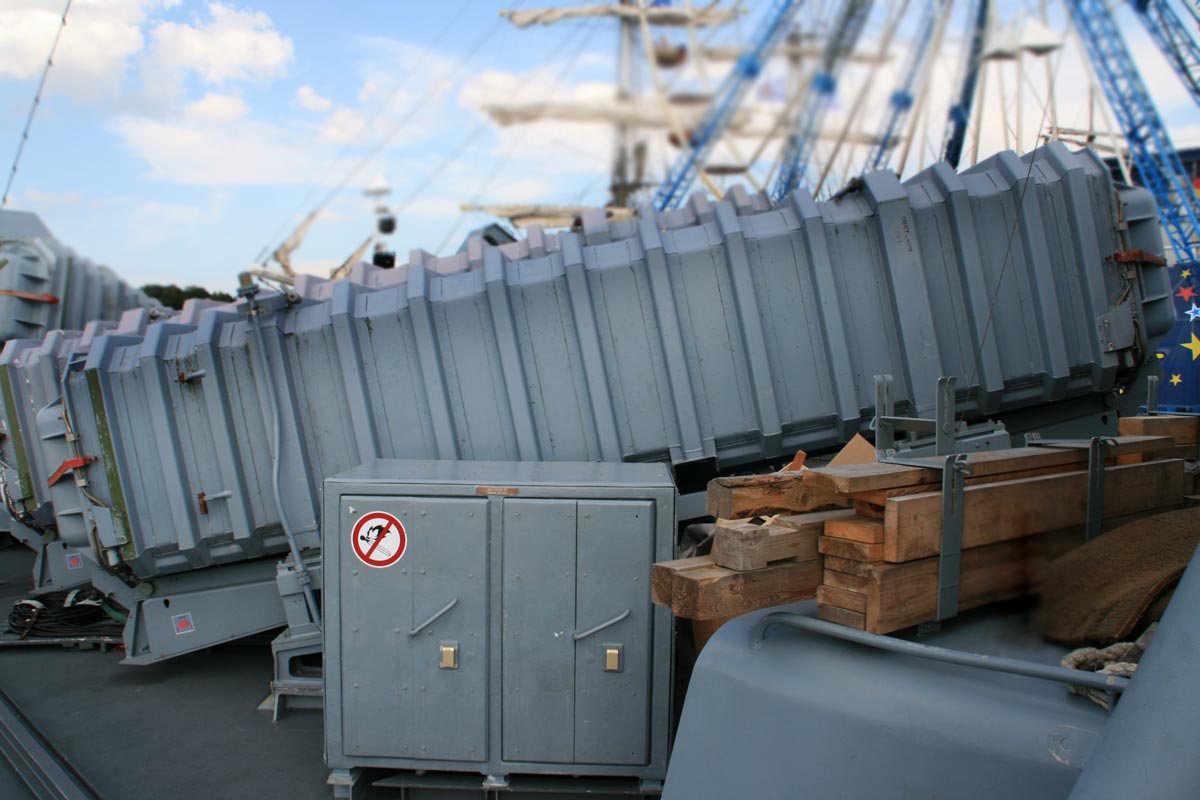

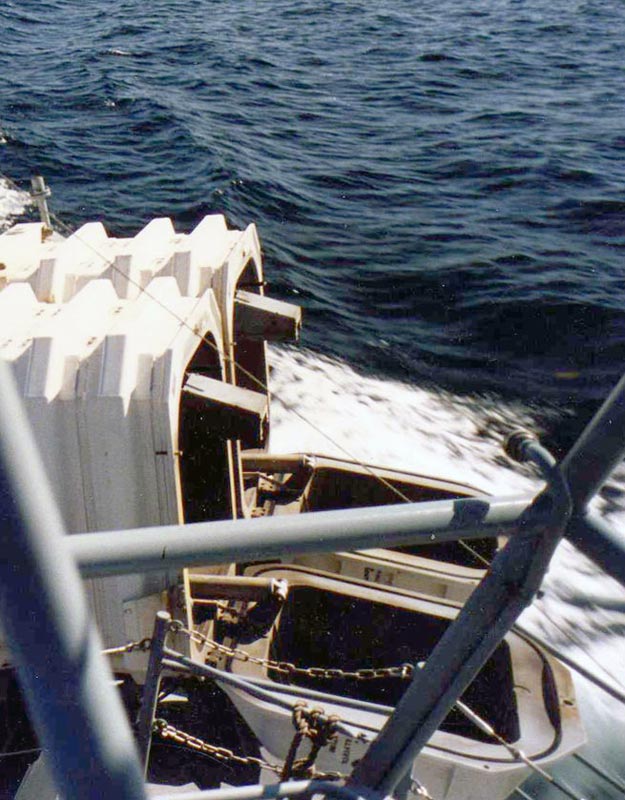

Container |
| |
Füllung |
Stickstoff |
| |
|
Gummidichtung auch Stickstoffgefüllt |
| |

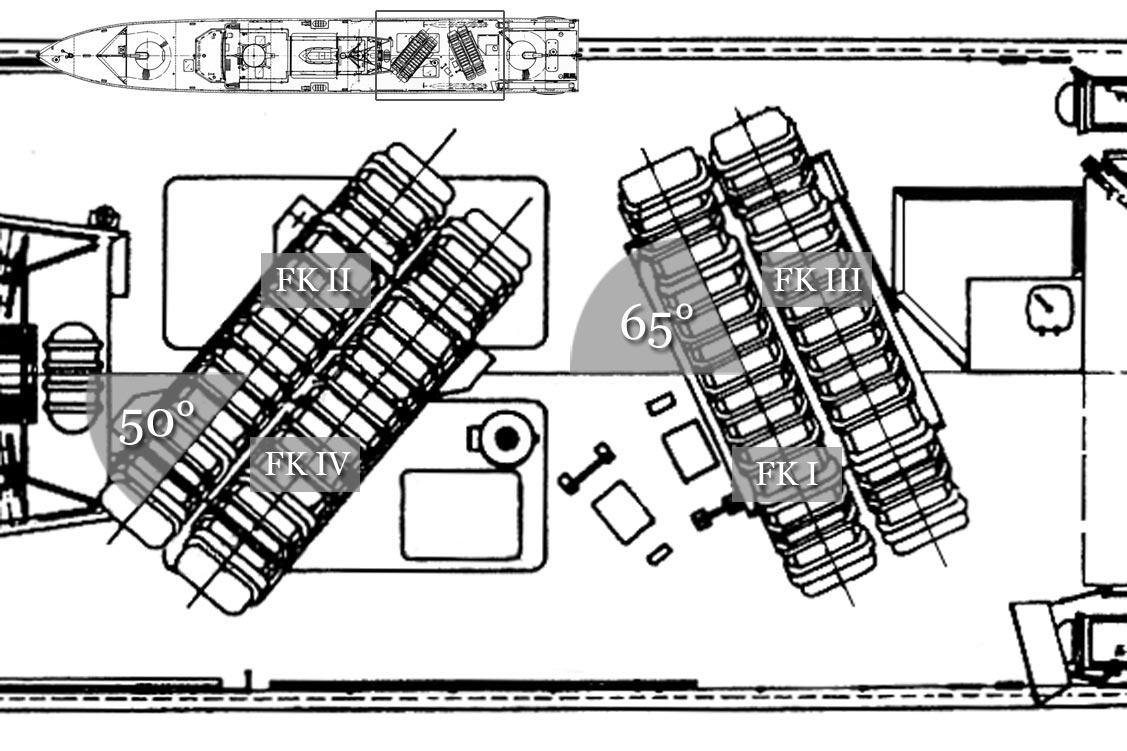

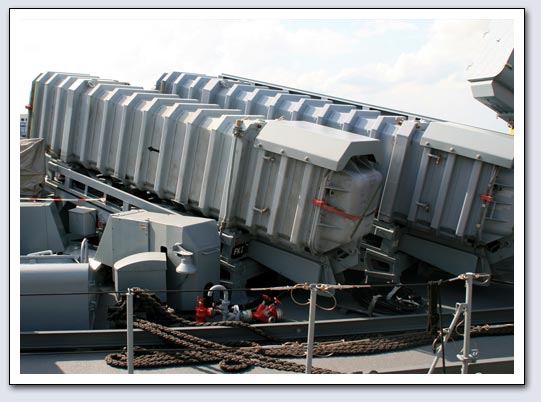

Ausrichtung |
15° in der Höhe geneigt |
| |
|
FK II/IV 50° zur Mittschiffslinie gedreht |
| |
|
FK I/III 65° zur Mittschiffslinie gedreht |
| |
